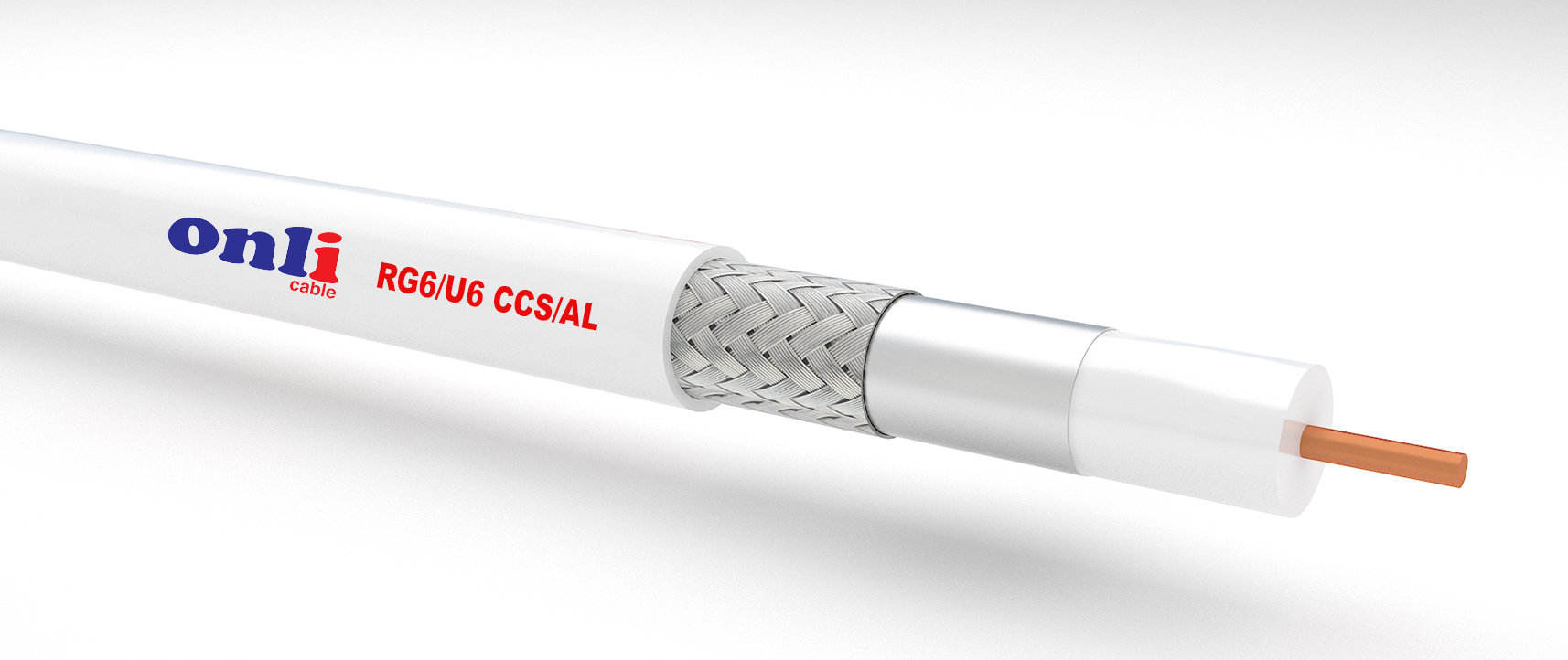

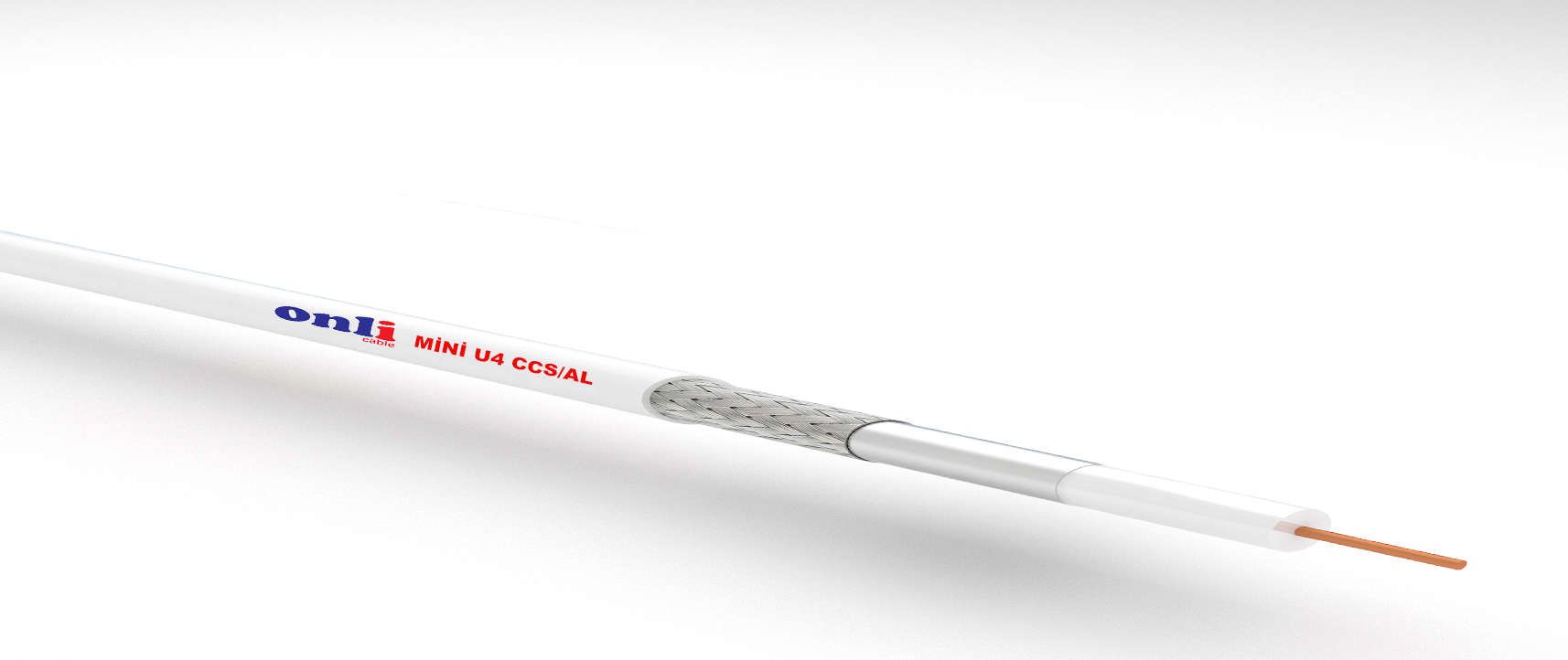

Koaksiyel kablo (İngilizce kısaltması coax) radyo frekansta kullanılan bir kablo türüdür. Bu kablonun kesit alanı iç içe dört maddeden meydana gelir. En içte canlı hat, yani sinyali taşıyan hat vardır. Bu uç dielektrik sabiti yüksek bir yalıtkan ile çevrelenmiştir. Yalıtkanın çevresinde iletkenlerden oluşan bir örgü (veya ince varak) vardır. Bu örgü topraklanmıştır. En dışta ise koruyucu kılıf yer alır. Bu yapı koaksiyel kabloların kendi kalınlığındaki diğer kablolara göre daha elastiki olmalarını sağlar.

Öte yandan kablonun iletkenlerden oluşan örgüsünün topraklanmış oluşu çok önemlidir. Çünkü bu sayede kablo elektromanyetik alan oluşturan cihazların yakınından etkilenmeden geçebilir.

Koaksiyel kablonun taşıdığı akım VHF veya UHF gibi çok yüksek frekanslı bir akımdır. Akımın yönü saniyede milyonlarca kez değiştirir.(VHF 30 milyondan 300 milyon Hz de kadar, UHF ise 300 milyondan 3 milyar Hz e kadar olan frekans alanıdır.)

Madde özellikleri

En içte iletken olarak bakır veya diğer iletken metaller kullanılır.

Çevredeki yalıtkanın dielektrik sabiti ve fiziki boyutları (kesit alanı) kablonun bazı elektriksel özelliklerini saptadığı için çok önemlidir. Kablo boyunca dielektrik sabit ve fiziki boyutların değişmemesi gerekir. Genellikle polyethylene (PE) veya Teflon (PTFE) gibi yalıtkanlar kullanılır. Yüksek güç taşımak için üretilmiş kalın kablolarda yalıtkan yerine gaz veya hava kullanıldığı da olur. Ancak bu gibi durumlarda iç ve dış iletkenlerin yanlışlıkla birbirlerine dokunmamaları için, içeride ayırıcı yalıtkan destekler kullanılır.

Dış iletken çoğu kez iletken tellerden yapılmış bir örgüdür. Ancak örgünün iki sorunu vardır. Örgü tellerinin fiziki kalınlığı kablo elektriksel karakteristiklerini etkiler. Ayrıca örgünün çok sık olmaması da taşınabilen frekansa bir üst sınır getirir. Bu sebeple, dış iletken olarak çok ince metal varakların kullanılması tercih edilir. Ancak metal varaklar eğilip bükülmeye örgü kadar uygun değillerdir. Ayrıca bu tercih kablo fiyatını artırabilir.

Koruyucu dış kılıf elektriksek performanstan ziyade kablonun korunması ile ilgilidir. Genellikle PVC gibi bir madde kullanılır. El değmeyecek ve çevreden etkilenmeyecek iç devrelerde dış kılıfa gerek bile yoktur.
